Кромкооблицовочный станок

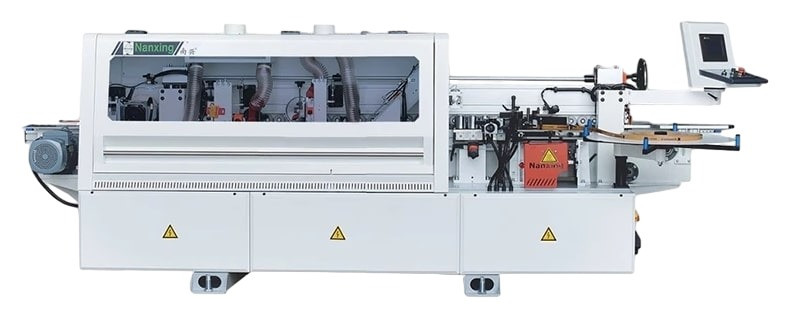

Автоматический кромкооблицовочный станок NANXING NBС332S
Описание: Автоматический проходной кромко-облицовочный станок профессионального уровня. Функции: наклейка, торцовка, фрезеровка, циклевка, полировка. Профессиональные узлы и агрегаты, надежная конструкция и высочайшее качество сборки станка.

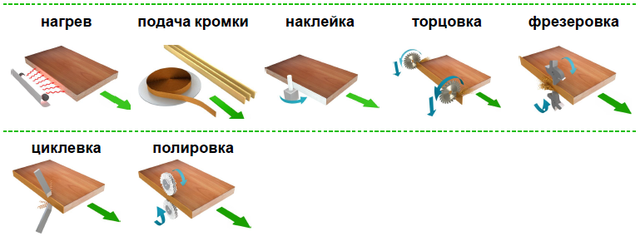

Функционал:

Технические характеристики:
Минимальный размер детали (длина/ширина), мм | 120 / 60 |
Толщина детали, мм | 9 - 60 |
Толщина кромки, мм | 0,4 - 3,0 |
Скорость подачи кромки, м/мин | 16 / 20 / 24 |
Мощность двигателей торцовки, кВт | 0,35 * 2 |
Мощность двигателей фрезеровки, кВт | 0,55 * 2 |
Общая мощность, кВт | 10,8 |
Вес, кг | 1 380 |
Габаритные размеры, мм | 3 871 × 785 × 1 467 |
- Профессиональная сборка и контроль качества
⮚ Сборка это очень важный этап для лучшей работы станка. На профессиональной линии сборки Nanxing всё, от корпуса станка до мелких электрических компонентов устанавливаются профессиональными механиками, что гарантирует стандартизацию и производительность станков.
Продвинутое измеряющее оборудование и строгий контроль качества помогают убедиться, что готовый станок, который мы предлагаем нашим клиентам высокого качества.- Станина
⮚ Стальная рама сварена из толстых стальных плит, точная фрезеровка выполняется на промышленных обрабатывающих центрах MAZAK Япония. Каждая станина проходит термическую обработку в специальной погружной печи для снятия внутренних напряжений в металле.
Сварка производится промышленными сварочными роботами, что обеспечивает высочайшее качество сварных швов, исключает человеческий фактор.- Прижимная балка
⮚ Алюминиевая прижимная балка обеспечивает прекрасную жесткость и долгий срок службы.
⮚ Высота балки регулируется автоматически в зависимости от толщины детали при вводе информации о детали на сенсорном экране, что сохраняет много времени.
⮚ Резиновые ролики компактно соединены в ряд и прижимают деталь, чтобы подавать ее без смещения.
- Конвейер
⮚ Длинный прямой полукруглый направляющий рельс проходит обработку перед установкой, плашки конвейера могут идеально контактировать с направляющим рельсом, почти без зазоров.
⮚ Два жёстких стальных стержня соединяют "поддерживающий конвейер” с корпусом станка для обеспечения стабильной подачи широких деталей. Максимальная длина выдвижения 600мм.
⮚ Двигатель конвейера делает возможным запуск с переменной частотой, очень стабилен и оснащен тормозной системой. Простота запуска и снятия деталей.
- Клеевая ванна
⮚ Покрытая изнутри тефлоном клеевая ванна для клея-расплава имеет большую емкость (около 5 литров).
Мощные нагреватели расплавляют клей быстро и равномерно.- Вращающийся стол для рулона кромки
⮚ Вращающийся стол для рулона кромки высокого качества находится на нужной высоте для плавной подачи кромки и имеет долгий срок службы.
Позволяет положить рулон кромки диаметром до 600 мм.- Предварительная обрезка кромки
⮚ Сначала кромка отрезается от рулона с небольшим запасом, по 5-7 мм с каждой с каждой стороны детали (начало и конец).
Обрезка производится острым ножом гильотинного типа с приводом от мощного пневмоцилиндра.- Пресс-группа (прижимные ролики)
⮚ Один ролик предварительного прижима и четыре прижимных ролика плотно прижимают кромку к поверхности.
Усилие на каждом прижимном ролики регулируется раздельно с пульта.- Узел торцовки
⮚ Узел производит точную обрезку кромки заподлицо с краями детали спереди и сзади.
⮚ Узел оборудован двумя независимыми высокочастотными двигателями по 0.35 кВт, 200 Гц, 12000 об/мин с прямым приводом на пилы (105*3*22*24Z).
Линейная направляющая конструкция под углом в 45 градусов.- Узел фрезеровки
⮚ 2 мотора (мощность: 0,55 кВт; частота: 200 Гц, скорость вращения: 12000 об/мин). 2 фрезы для прямой фрезеровки (радиусные фрезы R2);
⮚ Круглые копиры с высокой жесткостью;
Независимые патрубки отвода стружки в вытяжное устройство.- Узел циклевки
⮚ Два циклевочных ножа с радиусом R2 (сверху и снизу) снимают тонкий слой кромки;
⮚ Удаляется кинетическая волна (мелкая рябь), остающаяся после фрез;
Устройство для обдува сжатым воздухом снизу и сверху удаляет стружки.- Полировка
- Система смазки
⮚ Подача смазки на линейные подшипники узла торцовки.
Система смазки работает в ручном режиме.- Электрооборудование.
⮚ Управление агрегатами с помощью программно-логических контроллеров.
⮚ Частотные преобразователи с функцией торможения двигателя.
⮚ Устройство автоматического контроля фаз сети.
Удобная сборка в закрытых шкафах, надежные контакторы- Энергосбережение.
⮚ Режим ожидания автоматически включается, когда машина перестает работать в течение определенного периода (в соответствии с временем установленным с пульта);
Температура клея снижается, чтобы предотвратить коксование клея, снижается скорость вращения клеевого ролика для экономии энергии.
О компании:
Nanxing Machinery Co., Ltd. была основана в мае 1996 года. Компания является ведущим производителем деревообрабатывающего оборудования в Китае.
Точность и надежность - основные характеристики станков NANXING.
Благодаря этим качествам, бренд успешно работает на мировом рынке.
- Цена: Цену уточняйте
